ACCESSORI PER ORGANI A CANNE

Il pannello di controllo DG25 funziona in alternativa al display AGDISP16 o tastiera numerica AGDISP25 e si collega allo stesso connettore PD2 del centralino con un cavo a 26 vie.
La funzione principale di questo terminale è quello di permettere la divisione della memoria aggiustabili in piu' cartelle (Max 50) protette da password e alla possibilità di avere i menu' delle varie funzioni in diverse lingue.
L’utilizzo e’ molto semplice ed intuitivo per l’organista in quanto le funzioni dei tasti sono visualizzate sul monitor dinamicamente.
I valori alfanumerici si impostano con una manopola. DG25 permette inoltre di gestire, senza montare ulteriori componenti, il CRESCENDO PROGRAMMABILE e il TRASPOSITORE e di visualizzare la posizione delle staffe CRESCENDO e ESPRESSIONI. Tutti i dati relativi ad una Password possono essere memorizzati su una apposita memoria estraibile.

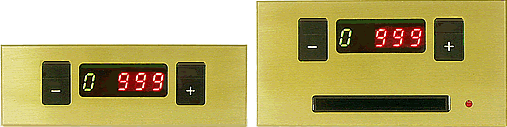

Con questo display si possono selezionare fino a massimo 999 livelli di aggiustabili diversi.
Il numero massimo dei livelli che si possono programmare dipende dal numero delle placchette e dal numero dei pistoncini (programmabili da 1 ad 16).
Con i pulsanti [+] [-] del display si esegue INCREMENTO/DECREMENTO LINEE.
L'INCREMENTO/DECREMENTO linee avviene con autorepeat del valore di una unità e può essere accelerato premendo il pulsante non attivo in aggiunta a quello già attivo: il tal modo l'avanzamento avviene di 10 unità. L'avanzamento veloce serve per raggiungere rapidamente uno dei 999 livelli disponibili.
A questo display può essere collegato un selettore a chiave per bloccare i livelli desiderati ed i pulsanti per la funzione di crescendo programmabile dall'organista.

Sono 4 pulsanti, con led incorporato, collegati tramite un flat a 10 vie al display aggiustabili.
Con questa funzione possono essere programmati, a piacere dall'organista, 3 crescendi diversi.
I quattro pulsanti luminosi sono così denominati:
CRES STD Crescendo standard, programmato dal costruttore dell’organo.
CRES 1 Crescendo 1 programmato dall’organista
CRES 2 Crescendo 2 programmato dall’organista
CRES 3 Crescendo 3 programmato dall’organista
La programmazione avviene con l'ausilio del DISPLAY AGGIUISTABILI e dei pulsanti di FISSA e ANNULLA.
Sia per il CRESCENDO PROGRAMMABILE che per la CHIAVE PER IL BLOCCO DEI LIVELLI non è necessario intervenire sul programma effettuato con il PERSONAL COMPUTER

E' un terminale, con tastiera e display LCD, utilizzato in fase di registrazione dell'organo per modificare le impostazioni della TABELLA P.
Si collega al centralino tramite il connettore P2-POCKET presente sulla scheda seriale ORGVIEM.

MIDI (Musical Instrument Digital Interface) è un linguaggio di comunicazione e una normativa di specifiche hardware che permette ad apparecchiature che rispettano questa codifica di comunicare tra di loro.

La scheda ORGDRIVE – MIDI  può trasmettere e ricevere questi segnali tramite le porte MIDI IN e MIDI OUT e collegarsi quindi a dispositivi come tastiere, sequenzer, personal computer, ecc.
L’interfaccia MIDI per il sistema ORGDRIVE, sia in versione MULTICAVO  che in versione MONOCAVO,  può essere  predisposta sia in fase di ordinazione che successivamente su un sistema già installato, dallo stesso cliente.

La TASTIERA STATICA CON SENSORI HALL fornisce la posizione dei tasti scomponendo la loro corsa in 128 valori (livelli).
Sul Sistema ORGDRIVE STANDARD permette di eliminando i contanti sui tasti e di incrementare notevolmente l'affidabilita' del sistema. Inoltre e' possibile scegliere un livello di attacco e di rilascio del tasto diverso per ogni tastiera e modificarlo cambiando un solo dato di programmazione SENZA intervenire sulla registrazione meccanica dei tasti.
Sul Sistema ORGDRIVE PROPORZIONALE e' indispensabile per graduare l'apertura dei ventilabri in relazione alla posizione dei tasti.
Un software di autoazzeramento dei tasti, attivo in fase di avviamento sistema, permette di compensare le derive termiche e le imprecisioni meccaniche delle tastiere.
Vantaggi:
Sistema statico e quindi nessun problema per le ossidazioni dei contatti.
Facile installazione e semplicità di cablaggio non dovendo più collegare tutti i fili dai contatti alle strisce di ingresso.
Utilizzo del display aggiustabili installato sulla consolle per regolare e verificare il funzionamento di ogni singolo tasto.
Possibilità di collegare il display aggiustabili direttamente sulla striscia ORGMTI per una diagnosi automatica e singola dei segnali di tutti i sensori, specialmente per la fase di installazione e regolazione della striscia.
Flessibilità del sistema che si può adattare facilmente, modificando il punto di attacco e stacco, ad ogni tipo di organo e di somiere a seconda della velocità di risposta.

La tastiera per accordatura è uno strumento che serve per poter accordare tutte le canne dell'organo senza utilizzare la consolle. Può simulare tutte le tastiere e tutti i registri dell'organo  (max 8 tastiere e 256 registri).

MOD. ORGTAF: Si collega con un cavetto schermato al connettore della linea seriale del cestello installato dentro l'organo. Volendo evitare di staccare il connettore posto nella parte posteriore del centralino ed alcune volte non accessibile, si consiglia di installare una scheda denominata SELETTORE SERIALE  (ORGTAS) in un luogo accessibile, con vicino una presa per l'alimentazione 220V per alimentare la stessa tastiera.
MOD. ORGTAR: Tastiera con batteria ricaricabile, collegata via radio al centralino.

SISTEMA DI TIRO (tipo EST97A – EST97M )  formato da un contenitore in legno rovere massiccio dal quale fuoriesce un'asta di legno al cui interno si trova un motoriduttore che trasmette il moto all'asta con il sistema di pignone cremagliera.  Il contenitore per i due modelli ha le stesse dimensioni. Il modello EST97M  ha internamente un meccanismo comandato da un elettromagnete che, quando il sistema è alimentato, tira l’ingranaggio del motore contro la cremagliera dell’asta.

Il MODULO AGGIUSTABILE è una apparecchiatura programmabile  limitata ad un numero predeterminato di ingressi ed uscite, adatto in modo particolare per la gestione delle memorie aggiustabili per gli organi meccanici.
Le due o tre schede (a seconda dei modelli) sono assemblate in un contenitore di alluminio trattato ALODINE per  garantire una schermatura dalle scariche elettrostatiche.
Da un lato del contenitore escono tutti i  connettori che collegano, tramite cavi flat, l'unita alla striscia ORGMIE (per gli ingressi) e ORGMUE (per le uscite), come per il centralino ORGDRIVE.

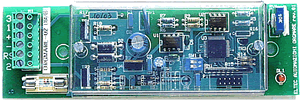

Scheda per comandare i magneti di tiro delle stecche dei registri.
Caratteristiche tecniche:
-tensione di alimentazione: 12V
-regolazione della forza con trimmer
-tempo di eccitazione: 0,8 sec
-possibilità di sovraeccitazione ad inizio movimento selezionabile con DIP SWITCHES
-dimensioni: 50 x 160. Altezza 28 mm
