Il Sistema a controllo Proporzionale ORGDRIVE-CP25 e' stato sviluppato per permettere all'Organista di graduare l'apertura dei Ventilabri in modo proporzionale alla posizione dei tasti.
Per ottenere questa prestazione abbiamo utilizzato:
- Tastiere proporzionali. In ingresso le tastiere proporzionali, corredate di sensori ad effetto Hall, forniscono la posizione di tutti i tasti scomponendo la loro corsa in 128 valori (livelli).
Un software di autoazzeramento dei tasti, attivo in fase di avviamento, permette di compensare le derive termiche e le imprecisioni meccaniche delle tastiere.
NOTA: le tastiere proporzionali, descritte nella pagina Accessori alla voce TASTIERA STATICA CON SENSORI HALL, sono utilizzabili anche sul Sistema ORGDRIVE STANDARD e permettono, eliminando i contatti sui tasti, di incrementare notevolmente l'affidabilita' del sistema.
- Magneti proporzionali. In uscita questi magneti permettono l'apertura graduale e controllata del ventilabro come descritto in dettaglio nel prossimo paragrafo. Periodicamente, tramite un comando su Consolle, puo' essere attivata la procedura di Autoapprendimento della posizione del ventilabro; ORGDRIVE-CP25 invia in sequenza ad ogni magnete il comando per l'esecuzione dell' Autoapprendimento. L'operazione e' completamente automatica.
Oltre alle due funzioni speciali descritte sopra il Sistema ORGDRIVE-CP25 racchiude in se tutte le caratteristiche di programmabilita', affidabilita' , flessibilita' e semplicita' di installazione proprie del sistema ORGDRIVE STANDARD.
Esse sono qui brevemente riassunte:
- Programmabilita'. Le possibili Funzioni conbinatorie presenti in una Consolle (Ripieni, Crescendo ecc.) e nei Corpi d'Organo (Combinazione Gruppo Uscita - Registri, controllo Griglie Espressive ecc.) sono Tutte gestite dal software del sistema ORGDRIVE-CP25 e sono potenzialmente disponibili e attivabili dall' Organaro stesso mediante un Personal Computer dotato di seriale standard RS232 e un Software fornito e aggiornato  gratuitamente dalla nostra Azienda. Questo Software permette all'Organaro di configurare il sistema e adattarlo alle sue esigenze.
- Programmazione alternativa. In alternativa l' Organaro puo' inviarci le specifiche dell'Organo. Il personale della nostra Azienda provvedera' alla composizione del centralino che verra' fornito gia' programmato e pronto all'uso.
-Caratteristiche. Il sistema ORGDRIVE-CP25 permette di gestire 8 Tastiere proporzionali tramite una unica scheda di ingresso mentre le uscite in organo possono essere sia di tipo Proporzionale che di tipo Standard.
Un unico centralino ORGDRIVE installato in Consolle (Master) puo' controllare, tramite un cavetto a 6 fili fino a cinque Sistemi ORGDRIVE (Slave) installati in altrettanti Corpi d'Organo anche molto distanti tra di loro.
Il sistema ORGDRIVE-CP25 e' inoltre dotato di un notevole corredo di ACCESSORI, descritti in dettaglio nella pagina a loro dedicata.
Per maggiori informazioni, nella pagina di Download, sono presenti e scaricabili gli opuscoli informativi; i Manuali Operativi e altre informazioni posso essere richieste direttamente alla ditta Eltec Automazioni via e-Mail, Telefono o Fax.

Principali caratteristiche e limiti massimi del sistema ORGDRIVE-CP25

CONSOLLE:
- Tastiere proporzionali = 8 Tastiere - 61 Tasti/Tastiera
- Registri = 250 Placchette --- Registri programmabili UNISONO 7
- Ripieni/Tutti/Ance = 16 Ingressi + 16 uscite segnalazioni
- Combinazioni fisse = 4 Gruppi (pp p mf f ff) con segnalazioni (6 Ingressi / 5 Uscite/Gruppo)
- Crescendo = 99 Livelli di ingresso Pedale - 32 Livelli di uscita segnalazione posizione pedale
- Annullatori = 24 Ingressi + 24 uscite segnalazioni + ANNULLATORE GENERALE
- Traspositore = 8 Ingressi (-4....+3) + 8 uscite segnalazioni
- Aggiustabili Generali = 16 Pistoncini con segnalazione x 999 Livelli - Possibilita' Blocco Livello
- Aggiustabili Particolari = 8 Gruppi di 8 Pistoncini x 999 Livelli o 16 livelli indipendenti
- Reversibili = 16 Ingressi + 16 uscite segnalazioni
- Pedale automatico = 1 Ingresso + 1 uscita segnalazione
- Espressioni = 64 Ingressi gestiti con contatti e/o con TRE Slider da installare su tre pedali.
   Espressioni = 32 Livelli di uscita segnalazione posizione per ognuno dei pedali installati
- Collegamento via Radio = 1 Ingresso + 1 uscita segnalazione, frequenza 869 MHz

Importante:
- Gli ingressi possono essere programmati per essere collegati sia a Pulsanti che a Interruttori
- Le segnalazioni, se NON necessarie, possono essere ESCLUSE

CORPO D'ORGANO:
- Gruppi Uscita totali (Proporzionali + standard) = 32
- Uscite per ogni Gruppo Standard = 128
- Uscite per ogni Gruppo Proporzionale = 128
- Registri = 250 Uscite con possibilita' di programmare solo le uscite dei registri reali
- Espressioni = 64 Uscite.

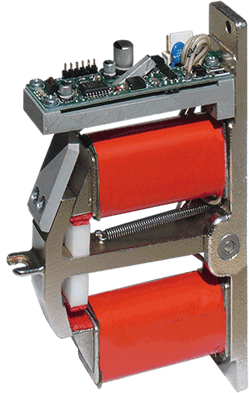

 MAGNETE per l'APERTURA PROPORZIONALE DEL VENTILABRO

Se ORGDRIVE-CP25 e' il cervello il magnete e' il cuore del sistema Proporzionale. Infatti il suo compito e' quello di seguire il piu' fedelmente possibile il movimento del tasto, permettendo all'Organista di modulare l'intensita' e il timbro del suono e ottenere nuove sonorita'. Il magnete ha il gravoso compito di contrastare lo strappo generato dal ventilabro nei suoi primi millimetri di corsa quando passa dallo stato di chiusura a quello di semiapertura. Il controllo di posizione del ventilabro e' stato ottenuto costruendo un magnete con una forza notevole e controllandola con un microprocessore.
Il centralino ORGDRIVE-CP25 in Consolle (Master) rileva la posizione di tutti i tasti delle tastiere e trasmette i dati risultanti al centralino ORGDRIVE-CP25 in Organo (Slave). Il centralino in Organo elabora i dati e, tramite uscite proporzionali, comunica ad ogni magnete la posizione in cui deve portare l'àncora ed il ventilabro ad essa collegato.
Il microprocessore sul magnete legge migliaia di volte al secondo sia la posizione corrente dell'àncora sia la posizione finale da raggiungere (posizione direttamente proporzionale a quella del tasto) e corregge costantemente i valori di corrente sulle bobine al fine di portare o mantenere l'àncora in tale posizione.
L'installazione del Magnete Proporzionale e' simile a quella del magnete standard On/OFF. Dopo l'installazione e' sufficiente attivare la procedura di Autoapprendimento delle posizioni di riposo e di apertura massima del ventilabro; il microprocessore sul magnete esegue l'operazione automaticamente e memorizza i dati rilevati nella sua memoria permanente .
In seguito, per compensare eventuali imprecisioni meccaniche o derive termiche, la procedura di Autoapprendimento puo' essere facilmente ripetuta usando l'apposito comando su Consolle.
Il sistema ORGDRIVE-CP25 esegue l'operazione in modo completamente automatico.

- Numero ribattute al secondo = 20
- Forza di Trazione/Contrasto = 1,5 Kg
- Corsa àncora = 8 mm
- Dispositivo certificato CE
- BREVETTATO

  HARDWARE

• Sistema modulare ed espandibile con 3 soluzioni per il cestello
  Piccolo - MP42 con 8 slot
  Medio - MP60 con 12 slot
  Grande - MP84 con 16 slot
• Cestello industriale chiuso, schermato e trattato in alodine
• Bus completamente schermato
• Collegamenti alle strisce con connettori e cavo flat
• Schede ed unità estraibili e collegate con connettori
• Linea seriale RS485 per collegamento master e slave con 3 livelli di protezione contro le scariche elettriche
• Programma applicativo eseguibile facilmente dal cliente con l'ausilio di un PC
• Funzioni di diagnostica per verificare tutto il cablaggio
• Collegamento console-organo via cavo e/o radio
• Certificazione CE

  SCHEDE I/O:
• Scheda 120 ingressi optoisolati
• Scheda 64 Uscite optoisolate protette contro i corto circuito
• Scheda 128 Uscite optoisolate
• Scheda 120 Uscite proporzionali con connettori differenziati dalle uscite standard per evitare errori di inserimento
• Schede estraibili senza sconnettere i connettori
• Alimentazioni separate per ogni scheda

 SOFTWARE
Nella pagina di Download puo' essere scaricato il software dimostrativo da installare sul PC. Il software operativo viene fornito dalla nostra ditta gratuitamente solo su esplicita richiesta dell'organaro.
Il software dimostrativo permette la programmazione di TUTTE le funzioni ma NON abilita il trasferimento dei dati programmati dal PC al sistema ORGDRIVE-CP25.
Il software offre all'Organaro la possibilita' di:

• Programmare tutte le funzioni dell'organo tramite PC (Sistema operativo Windows 98 o XP)
• Seguire l'evoluzione del sistema con il solo aggiornamento del Software senza intervenire sull'hardware
• Documentare e stampare in dettaglio tutti i dati del progetto
• Stampare le etichette adesive per le strisce dei collegamenti
• Aggiornare e/o riprogrammare facilmente il sistema in caso di modifiche o ampliamenti
• Gestire la Programmazione MULTIMASTER e MULTISLAVE
• Essere totalmente indipendenti nello sviluppo del progetto
